高压水射流的紫铜垫圈[高压柱塞泵厂家]

发布时间:2022-01-13 20:44:00

垫圈常用于端面高压静密封,是靠外力压紧而产生的弹性或塑性变形实现密封的。高压、超高压静密封基本都用金属垫圈。
紫铜垫圈的密封依赖压力下的塑形变形,在高压端面应用非常广泛。
紫铜垫圈的设计很简单,内径与外径都应靠规范尺寸,小尺寸垫圈的厚度一般为2mm。值得注意的是端面面积不应太大,因为面积太大在外力作用下受力不均匀,反而难以密封,而且容易造成端面加工缺陷。

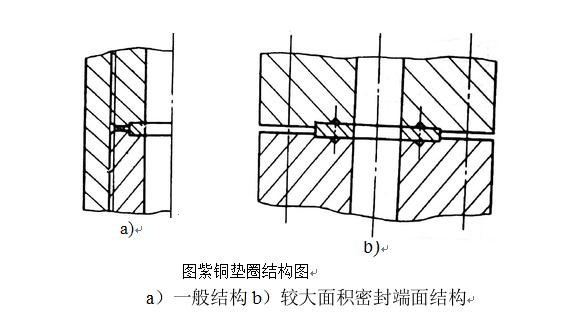

紫铜垫圈的密封结构比较讲究。因为其密封的前提是塑性变形,这就很难拆卸。因此,结构上一般在易拆取的一端端面设计深1mm的凹槽,其直径略大于垫圈外径,这样便限制了垫圈沿径向向外变形,迫使其向内变形,以至于方便地从内孔将其勾出。凹槽的设计还便于垫圈的定位(见紫铜垫圈结构图a)。
对于面积较大的密封端面,则应在端面刻90°三角槽,槽深0.5~1mm,用以减小密封端面,达到良好密封(见紫铜垫圈结构图b)。

另外,被密封端面一定要加工,表面粗糙度Ra3.2μm为宜。
紫铜垫圈一经拆卸,不可复用。法兰面密封用紫铜垫圈,连接时要注意密封面的均匀受力,对多螺栓要分布均匀预紧。
