高压柱塞泵用锥面垫和透镜垫

发布时间:2022-01-13 20:58:00

超高压端面静密封多用金属锥面垫和透镜垫,这种自紧式密封,压力越高,密封效果越好;金属-金属面直接线接触,它既起初始密封作用,又起最后密封作用。

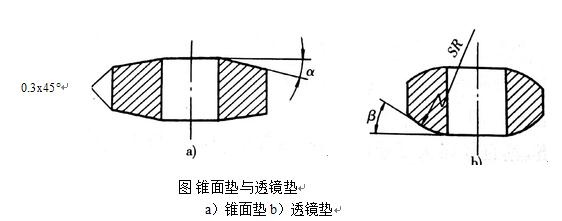

图锥面垫与透镜垫所示的锥面垫与透镜垫,除了密封表面硬度的要求之外,密封表面粗糙度要求也必须保证,它也是直接影响密封性能的参数之一。密封面的最后加工是专门研磨而成。
透镜垫的β角通常取30°~35°,锥面垫的α角通常取10°左右。




不论是锥面垫还是透镜垫,其材质往往选用与配合面相近的材质。一般垫的表面硬度高于被连接件的密封表面硬度。

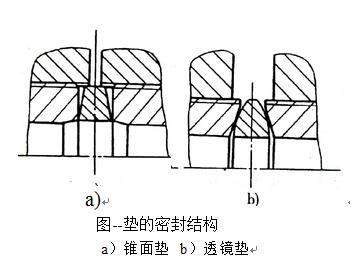

垫的密封结构所示为锥面垫与透镜垫的连接结构图。可见锥面垫密封面由斜面与尖角形成,其接触面较小;透镜垫密封面由球面与斜面形成,其接触面较大。前者在小的载荷下就能得到大的密封比压,而后者在较大的载荷下才能得到大的密封比压。
