高压柱塞泵的机上安装与调试技术要点[高压柱塞泵]

发布时间:2023-02-10 16:00:00

在维修中,经常会碰到高压柱塞泵的机上安装与调试。为了提高高压泵维修技术,本文讲解了高压柱塞泵拆却与装配注意事项、高压柱塞泵的装后调试技术、高压柱塞泵往机上的安装方法等。
    1.高压柱塞泵拆卸与装配注意事项
    (1)在拆下高压泵时,记住(或作记号)高压柱塞泵齿轮是与哪个齿轮的齿啮合,或者花键接盘固定螺钉是装哪一个孔,或是联轴器接盘与传动轴接头该在哪一刻度上结合。高压泵从机上卸下后,不能再转动曲轴,否则,使供油提前角发生错乱。安装高压柱塞泵时,按原位置啮合、连接、接合即可。
    (2)高压柱塞泵安装。高压柱塞泵凸轮轴和油泵正时齿轮传动轴的安装同心度(俗称对中)要求严格。设计要求落0. 1 mm。若安装时不能保证两轴同心度的要求,则会发生高压泵凸轮轴断裂,轴承及中间传动早期损坏等故障。
    (3)高压柱塞泵进、回油管接头螺栓位置不能装错,否则,高压泵将停止供油。
    (4)若原位置不明时,可按检查调整供油提前角的原理安装:一是使柴油机第一缸活塞处于压缩上止点前供油提前角的位置;二是使第一缸的高压泵凸轮轴转至柱塞刚要顶起的开始供油位置。只要符合这两个条件,就可以将高压泵往机上安装。
    (5)如果怀疑高压柱塞泵安装不对,可用检查供油提前角是否正确的方法来验证。

    2.高压柱塞泵装后调试
    (1)供油时间调整。先拆下第一缸高压油管,在出油阀紧座上安装试油管,将操纵手柄置于最大供油位置,用螺丝刀撬动柱塞下端压油,当玻璃管型泵提前角为28°~31°;II号泵为25°~28°),且误差较小,偏差同向,同时不大于1°时,则可能是联轴器的螺钉松动,应及时予以调整。若各缸供油提前角不在规定范围且大小不一致,则是由于各零件装配或磨损不一原因所致。
    (2)高压柱塞泵供油量调整。高压柱塞泵供油量调整一般在油泵实验台上进行。把油门操纵臂置于最大供油位置,当齿杆固定无任何游动时,启动试验台,使高压泵转速由低向高增至额定转速,喷油100次(或200次)各缸供油量应达到各机的额定油量要求。各缸供油不均匀度不超过3%。若各缸供油量达不到要求,可通过调整齿杆端部调节螺钉以改变齿杆行程来达到。调整方法是:松开锁紧螺钉,调整调节螺钉,向里拧使供油量减少;向外拧,供油量增加。

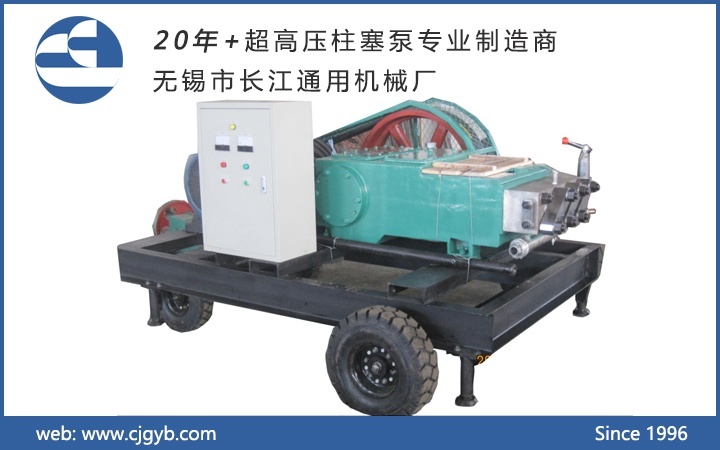

无锡市长江通用机械厂成了于1996年,拥有25年+的设计制造高压柱塞泵及相关自动化设备的经验与实力。超高压柱塞泵系列产品:能输送水、乳化液、油及各种化工流体,可适应各化工流程和行业的需要。超高压清洗泵:能满足常规清洗作业,还可适应化学高压作业。可以是柴油机驱动或电动机驱动、移动式或固定式、手控操作或脚控操作等等。且所有型号的高压住塞泵清洗泵可根据客户要求,可选择地组装设备和附件,也可定制成自动化成套设备
