高压柱塞泵设备气动控制阀是高压管路中连接的阀,其工作原理就是以大面积的低压气源制动小面积的高压阀芯。面积比也就是气压与水压的压力比。

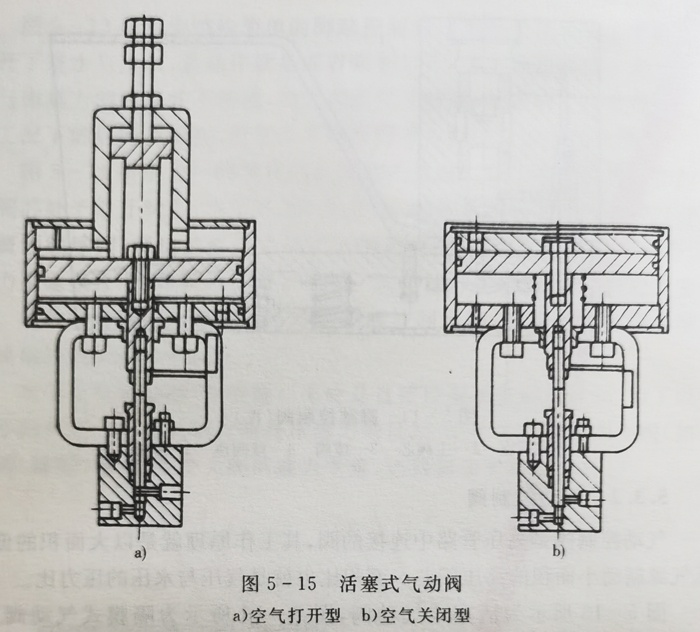

图5-15所示为活塞式气动阀,图5-16所示为隔膜式气动阀。
两图的图a均为空气打开型,即阀芯处于常闭状态,有压空气自活塞或隔膜的下腔进入,克服活塞上或隔膜上的弹簧预载力,拉起阀芯,打开高压水通道;两图的图b均为空气关闭型,即阀芯处于常开状态,有压空气自活塞或隔膜的上腔进人,强制阀芯压紧阀座,断开高压水通道。
当动力气源去除,图a在弹簧力的作用下图b在高压水(或弹簧)的作用下均迅速使阀芯恢复原有状态。
