高压柱塞泵的曲轴和连杆

发布时间:2021-04-26 23:39:00

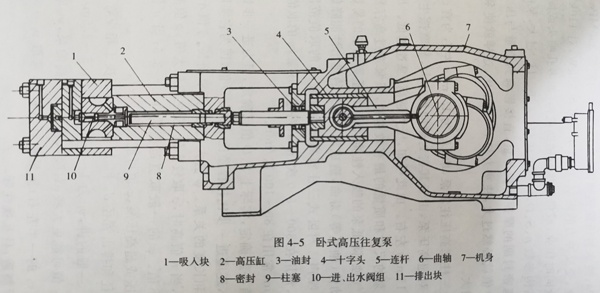

图4-5所示的柱塞泵可以是三柱塞的,也可以是五柱塞泵的,机组功率达500kw。作为五柱塞泵,为了减小曲轴跨度,可以在首尾两个曲柄轴肩处作为轴承支承点,而两轴端悬臂。五柱塞泵适应于更大流量,且排出端的压力脉动更小。

传动端的主要几何尺寸如下:机身相邻两滑道间中心距
a = (1.00~1.25) Ds                                   (4-5)
Ds = (6~9)√F                                           (4-6)
十字头销直径   d = (2.5~3.2)√F                 (4-7)
式中  Ds------十字头滑履直径,cm;
F ----- 柱塞力,kN。
滑履长度和宽度依次确定。

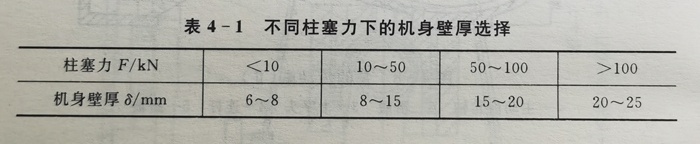

不同柱塞力下的机身壁厚见表4-1。

机身滑道壁厚   δs = (1.2~1.5)δ                   (4-8)
机身材料宜采用高档铸铁或球墨铸铁。

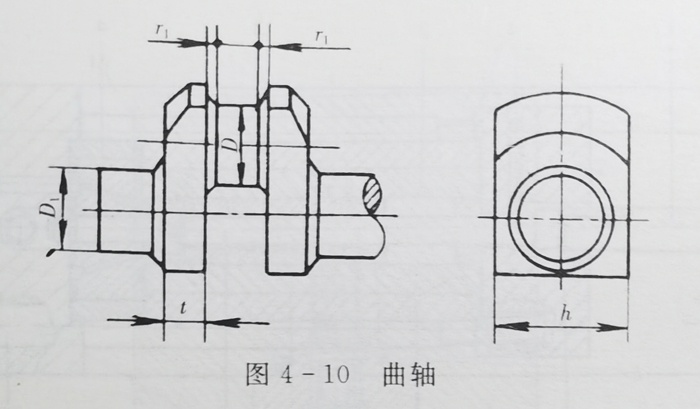

曲轴曲柄销直径D(cm)见图4-10。
D = (5.4~7.2)√F                  (4-9)
主轴颈        D1 = (0.9~1.1)D      (4-10)
曲柄厚度    t = (0.5~0.7)D                (4-11)
曲柄宽度     h = (1.4~1.8)D              (4-12)

曲轴常用材料为40、45、40Cr、35CrMo、QT600-3等。
连杆长是指连杆大头和小头孔的中心距L。连杆比是指曲柄销半径r与连杆长L之比 λ=r/L,在结构允许的条件下,应使λ≤1/4。
上述经验公式给出了传动端的基本尺寸,但应用时需注意:经验总是偏于保守的。
